Заказать печатные платы на СВЧ-материале Rogers

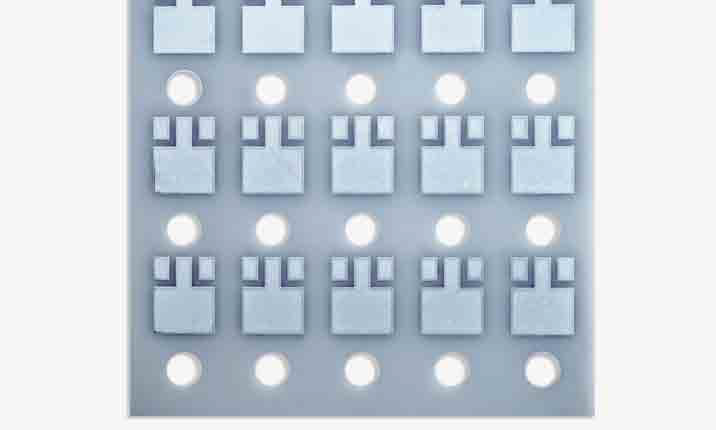

Вы можете заказать у нас изготовление печатных плат СВЧ методом фрезерования или лазерного прототипирования, из материалов фирмы Rogers, доступных со склада. Срок поставки таких плат составляет 1 неделю, без металлизации отверстий. Фрезеровка и лазерная гравировка топологии позволяет идеально выполнить рисунок СВЧ-проекта на меди толщиной 18 или 35 мкм, с обеспечением абсолютно вертикального бокового торца микрополосковых линий (что может быть важно для достижения высоких параметров фильтра СВЧ) и высочайшей точностью (допуск +/- 5 мкм на сторону).

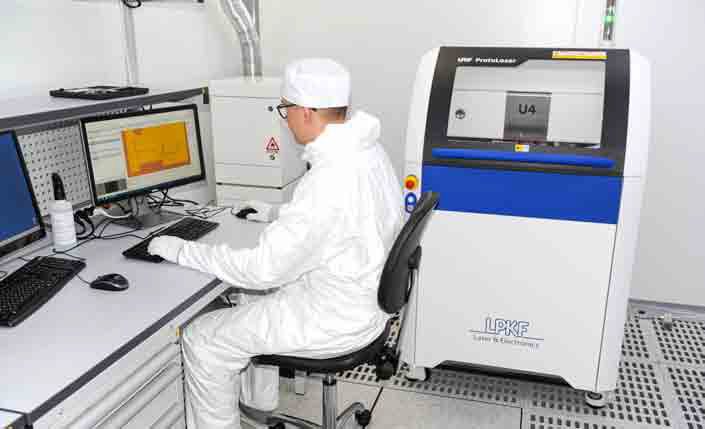

Параметры лазера

Рабочее поле	229 x 305 мм
Проводник / зазор на 18 мкм фольге	50 мкм / 20 мкм
Минимальный диаметр мех.отверстия	100 мкм
Длина волны лазера	355 нм

На складе имеются следующие материалы Rogers (информация обновлена 15.01.2019).

TMM-3 (0.508 mm, 0.5 oz)

TMM-3 (5.08 mm, 0.5 oz)

TMM-4 (0.381 mm, 0.5 oz)

TMM-4 (0.508 mm, 0.5 oz)

TMM-4 (0.762 mm, 1 oz)

TMM-6 (1.905 mm, 1 oz)

TMM-10 (0.508 mm, 0.5 oz)

TMM-10 (0.635 mm, 1 oz)

TMM-10 (1.524 mm, 1 oz)

TMM-10i (0.508 mm, 0.5 oz)

TMM-10i (0.640 mm, 0.5 oz)

TMM-10i (0.640 mm, 1 oz)

TMM-10i (1.524 mm, 1 oz)

TMM-10i (1.905 mm, 0.5 oz)

RT/Duroid 5870 (0.127 mm, 1 oz)

RT/Duroid 5870 (0.127 mm, 0.5 oz)

RT/Duroid 5870 (0.254 mm, 0.5 oz)

RT/Duroid 5870 (0.508 mm, 0.5 oz)

RT/Duroid 5870 (0.787 mm, 1 oz)

RT/Duroid 5880 (0.381 mm, 0.5 oz)

RT/Duroid 5880 (0.381 mm, 1 oz)

RT/Duroid 5880 (0.127 mm, 1/4 oz/0,813 mm Brass)

RT/Duroid 5880 (0.127 mm, 0.5 oz)

RT/Duroid 5880 (0.127 mm, 1 oz)

RT/Duroid 5880 (0.254 mm, 1/4 oz)

RT/Duroid 5880 (0.254 mm, 0.5 oz)

RT/Duroid 5880 (0.254 mm, 1 oz)

RT/Duroid 5880 (0,381 mm, 0.5 oz)

RT/Duroid 5880 (0,381 mm, 1 oz)

RT/Duroid 5880 (0.508 mm, 2 oz)

RT/Duroid 5880 (1.575 mm, 0.5 oz)

RT/Duroid 5880 (1.575 mm, 2 oz)

RT/Duroid 5880 (3.175 mm, 0.5 oz)

RT/Duroid 5880 (3.175 mm,  2 oz)

RT/Duroid 5880LZ (0.254 mm, 0.5 oz)

RT/Duroid 5880LZ (0.64 mm, 1 oz)

RT/Duroid 6002 (0.254 mm, 0.5 oz)

RT/Duroid 6002 (0.254 mm, 1 oz)

RT/Duroid 6002 (1.524 mm, 0.5 oz)

RT/Duroid 6010.2LM (0.64 mm, 0.5 oz)

RT/Duroid 6010.2LM (0.25 mm, 0.5 oz)

RO-4003C (0.203 mm, 0.5 oz)

RO-4003C (0.203 mm, 1 oz)

RO-4003C (0.305 mm, 0.5 oz)

RO-4003C (0.406 mm, 0.5 oz)

RO-4003C (0.508 mm, 1 oz)

RO-4003C (0.813 mm, 1 oz)

RO-4003C (2.03 mm, 1 oz)

RO-4003C LoPro (0.323 mm, 0.5 oz)

RO-4003C LoPro (0.525 mm, 0.5 oz)

RO-4350B (0.101 mm, 0.5 oz)

RO-4350B (0.101 mm, 1 oz)

RO-4350В (0.168 mm, 0.5 oz)

RO-4350В (0.168 mm, 1 oz)

RO-4350В (0.254 mm, 1 oz)

RO-4350B (0.340 mm, 0.5 oz)

RO-4350B (0.340 mm, 1 oz)

RO-4350B (0.422 mm, 0.5 oz)

RO-4350В (0.508 mm, 0.5 oz)

RO-4350В (0.508 mm, 1 oz)

RO-4350B (0.762 mm, 0.5 oz)

RO-4350В (0.762 mm, 1 oz)

RO-4350B (1.524 mm, 0.5 oz)

RO-4350B LoPro (0.185 mm, 0.5 oz)

RO-4350B LoPro (0.356 mm, 0.5 oz)

RO-4360 (0.61 mm, 0.5 oz)

RO-4360 (0.61 mm, 1 oz)

RO-4360G2 (0.508 mm, 0.5 oz)

RO-4360G2 (0.61 mm, 0.5 oz)

RO-4360G2 (0.61 mm, 1 oz)

RO-4360G2 (0.812 mm, 0.5 oz)

RO-4360G2 (1.524 mm, 0.5 oz)

RO-4360G2 (1.524 mm, 1 oz)

RO-3003 (0.25 mm, 0.5 oz)

RO-3003 (0.51 mm, 0.5 oz)

RO-3003 (0.51 mm, 1 oz)

RO-3006 (0.25 mm, 0.5 oz)

RO-3006 (0.635 mm, 0.5 oz)

RO-3006 (0.635 mm, 1 oz)

RO-3006 (1.270 mm, 0.5 oz)

RO-3006 (1.270 mm, 1 oz)

RO-3010 (0.254 mm, 1 oz)

RO-3010 (0.254 mm, 0.5 oz)

RO-3010 (0.635 mm, 0.5 oz)

RO-3010 (1.27 mm, 1 oz)

RO-3035 (0.762 mm, 0.5 oz)

RO-3203 (0.508 mm, 0.5 oz)

RO-3210 (0.64 mm, 0.5 oz)

AD600L (0.787 mm, 0.5 oz)

TLX-8-0600-7-C1/C1

CER-10-0300-C1/C1

RF-35-0600-C1/C1

RF-60A-0310-C1/C1

CER-10-0500-CH/CH
