Проектирование и монтаж гибко-жестких печатных плат

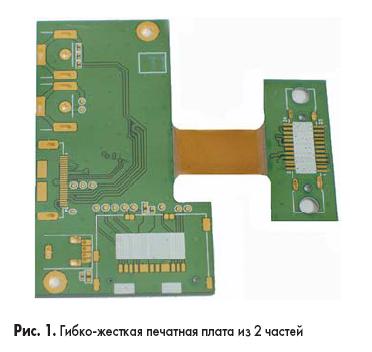

Гибко-жесткая печатная плата представляет собой конструкцию, сочетающую гибкие и жесткие части. На рис. 1 показана простейшая конструкция, в которой две жесткие части соединены гибким кабелем. В результате применения гибкой части появляется возможность размещения двух плат «этажеркой» с отказом от разъемов.
Применение гибко-жестких плат позволяет в ряде случаев:
• уменьшить габариты и вес устройства;
• встроить электронику в корпус сложной формы;
• отказаться от соединительных разъемов;
• повысить надежность соединений;
• упростить монтаж;
• обеспечить динамическую гибкость соединений;
• упростить обслуживание при эксплуатации.
