Вопросы и ответы по изготовлению экранов

Какие документы нужны, чтобы получить оценку или сделать заказ?

Должен ли заказчик самостоятельно разработать проект экрана, или это может сделать PCBtech?

Место стыка в углу рамки – гарантируется ли там отсутствие щели?

Имеется ли специальный инструмент для снятия крышки с обечайки экрана, на уже смонтированной плате?

Какой материал используется для изготовления крышки – сталь или нержавеющая сталь?

Какова сила прижатия элементов крышки к стенкам рамки?

Какова сила прижатия элементов крышки к стенкам рамки в случае применения плоских лепестков без подпружинивания, но с замками в виде «углублений»?

Какие стандартные конструктивные элементы можно использовать при проектировании экранов?

---

Какая документация нужна, чтобы получить оценку или сделать заказ?

Для оценки, да и для разработки проекта экрана достаточно простого эскиза с размерами экрана. Как альтернативный вариант, вы можете предоставить гербер-файлы печатной платы с посадочным местом под экран.

Должен ли заказчик самостоятельно разработать проект экрана, или это может сделать PCBtech?

PCBtech обеспечивает разработку конструкции экранов как часть сервиса для заказчиков. Если вы желаете, вы можете самостоятельно разработать чертежи для заказа экранов, или провести разработку вместе с инженерами PCBtech.

Место стыка в углу рамки – гарантируется ли там отсутствие щели?

Да, на некоторых моделях экранов имеется щель в углах рамки (обечайки) между вертикальными стенками. Мы гарантируем, что эта щель не превысит 0.2 мм.

Имеется ли специальный инструмент для снятия крышки с обечайки экрана, на уже смонтированной плате?

Нет, такого инструмента нет, но крышка снимается достаточно просто из-за эластичности пружинных контактов, которые в то же время обеспечивают достаточную надёжность фиксации крышки на рамке.

Какой материал используется для изготовления крышки – сталь или нержавеющая сталь?
Есть ли на ней покрытие, защищающее от окисления, коррозии и ржавчины в жёстких условиях эксплуатации? (влажность, перепады температур, длительное хранение на складе).

Материал – сталь, покрытая чистым оловом электролитически,
по стандарту ASTM B545 Class B.

Какова сила прижатия элементов крышки к стенкам рамки?
В каких точках по периметру рамки происходит электрический контакт с крышкой, и гарантируется ли плотный прижим и постоянный электрический контакт между рамкой и крышкой на протяжении, скажем, 20 лет эксплуатации?
Не приведет ли окисление поверхности (даже олово может окислиться) к потере контакта между рамкой и крышкой через некоторое время?

Отгиб каждого лепестка шириной 3 мм составляет примерно 0.25 мм.
Конструкция пружинных лепестков обеспечивает высокую вероятность контакта между крышкой и рамкой в каждом лепестке, с шагом лепестков 4.5 мм. Такой тип выполнения крышки оказался очень удачным для наших заказчиков, при сопоставлении с другими типами крепления.
Существует также «пружинная» система для высоты рамки 3 мм, с шагом лепестков 5.5 мм и с плоскими лепестками шириной 4 мм. Мы может выполнить редизайн проекта заказчика под такую систему.

Примечание:
В предыдущем ответе речь идет про пружинный тип крепежа.

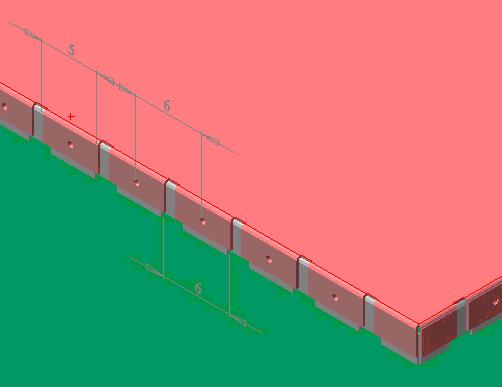

Однако иногда применяется и непружинный тип крепежа, как на рисунке ниже. В этом случае вопрос про прочность и надёжность контакта обсуждается далее.

Какова сила прижатия элементов крышки к стенкам рамки в случае применения плоских лепестков без подпружинивания, но с замками в виде «углублений»? (см. рисунок)

Крышки «с углублением» разработаны с нулевым зазором, каждое «углубление» сформировано на глубину примерно 0.25 мм. Разница по сравнению с пружинными лепестками состоит в том, что эти «углубления» садятся (проваливаются) в отверстия диаметром 0.8 мм на рамке, обеспечивая защелкивание. В результате тут нет такого контактного «пружинного» давления, как в пружинной лепестковой системе. С другой стороны, такой замок обеспечивает контактную силу трения по всей поверхности фланца.
Эффективность применения того или иного типа защелок зависит от приложения и от геометрии экрана.

Какие стандартные конструктивные элементы можно использовать при проектировании экранов?
Имеются следующие библиотеки для разработчиков экранов:
– стандартные конструктивные элементы;
– стандартные круглые отверстия и сетки отверстий;
– стандартные прямоугольные отверстия;
– стандартные продолговатые отверстия со скруглением.
