10.02.2022 Новое оборудование для селективной пайки выводных компонентов

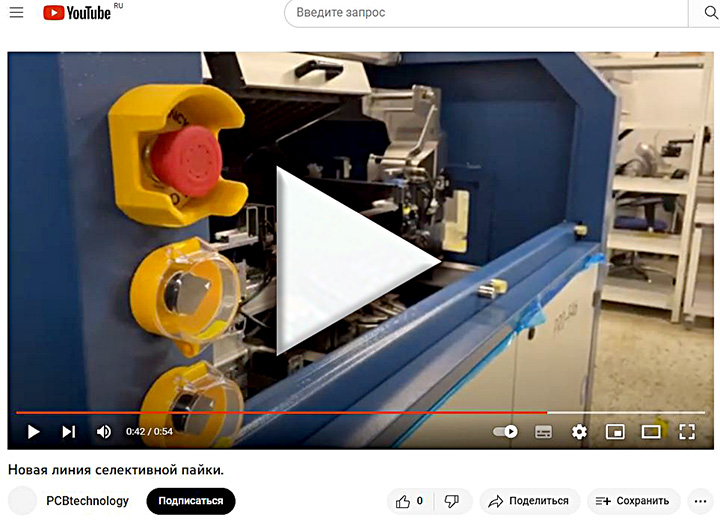

В начале 2023 года компания ООО «ПСБ технологии» приобрела новое оборудование для селективной пайки ZSW Pro-F46 и оборудование для пайки мини-волной ZSW Pro-S46.
При помощи систем селективной пайки можно эффективно паять, например, выводы компонентов, расположенные близко к контактной площадке SMD компонента.
Особенностью метода является то, что пайка выполняется последовательно от точки к точке. Это позволяет расширить ряд паяемых компонентов и повысить качество пайки печатного узла в целом.
Основные технические характеристики:
Модуль флюсования Pro-F46
- макс.габариты печатной платы - 510 х 460 мм
- настраиваемая регулировка цепного конвейера
(по программе)
- высота перемещения печатной платы - 900±20 мм
- интерфейс SMEMA для работы в составе производственной линии
- XY-сервопривод
- точность позиционирования - 0,15 мм
- скорость перемещения осей - 400 мм/сек
- макс.высота компонентов с верхней стороны платы - 110 мм
- макс.высота компонентов с нижней стороны платы - 30 мм
- отступ с края печатной платы - 5 мм
- макс.вес печатной платы - 7 кг
Каплеструйный флюсователь
- бак для флюса ёмкостью 2 л
- стандартный диаметр сопла - 130 микрон
- ширина полосы смачиваемости - 2-8 мм (при использовании сопла 130 мкм)
- макс.скорость движения сопла - 115 мм/сек
- скорость флюсования - 20 мм/сек
Модуль пайки Pro-S46
две рабочие зоны: предварительного
нагрева и пайки
- макс.габариты печатной платы - 510 х 460 мм
- мин.габариты печатной платы - 50 х 50 мм
- настраиваемая регулировка цепного конвейера
(по программе)
- направление движения транспортного конвейера -
слева направо
- неподвижный передний рельс конвейера
- высота перемещения печатной платы - 900±20 мм
- интерфейс SMEMA для работы в составе производственной линии
- макс.высота компонентов с верхней стороны платы - 110 мм
- макс.высота компонентов с нижней стороны платы - 30 мм
- отступ с края печатной платы - 5 мм
- макс.вес печатной платы - 7 кг
- мин.давление азота - 3 атм.
Зона предварительного нагрева
- верхняя зона нагрева (конвекционный нагрев, мощность 4 кВт)
- нижняя зона нагрева (инфракрасный нагрев, мощность 10,8 кВт)
Ванна для припоя
- материал ванны - титан
- XYZ сервопривода
- электромагнитный (индукционный) волнообразующий насос (Германия)
- минимальное техническое обслуживание (отсутствие крыльчатки, подшипников и т.д.)
- минимальный внутренний диаметр используемой насадки - 3 мм
- возможность пайки "касанием" или "дорожкой" для разных выводных компонентов
- позиция насадки относительно ванны для припоя - в центре
- макс. рабочая температура - 350°С
- макс.высота волны - 5 мм
- функция контроля и поддержания высоты волны
- масса припоя в ванне - 13 кг
- поддержка свинцовосодержащей и бессвинцовой технологий
- точность позиционирования - 0,15 мм
- функция контроля уровня припоя в ванне
Модуль верхнего предварительного нагрева
- устанавливается над платой в модуле пайки
Система автоматической подачи припойной проволоки
- автоматическое пополнение уровня припоя в ванне
- для припоя диаметром 2-3 мм
Система подогрева азота в зоне пайки
Телекамера для отображения процесса пайки
2-ая ванна для припоя
- независимая ось Z для каждой из ванн
- возможность пайки либо одновременно 2-мя ваннами, либо попеременно каждой из них
- автоматическая настройка расстояния между 2-мя ваннами (120 - 180 мм)
(при одновременной пайке мультиплаты)
- материал ванны - титан
- XYZ сервопривода
- электромагнитный (индукционный) волнообразующий насос (Германия)
- минимальное техническое обслуживание (отсутствие крыльчатки, подшипников и т.д.)
- минимальный внутренний диаметр используемой насадки - 3 мм
- возможность пайки "касанием" или "дорожкой" для разных выводных компонентов
- позиция насадки относительно ванны для припоя - в центре
- макс. рабочая температура - 350°С
- макс.высота волны - 5 мм
- функция контроля и поддержания высоты волны
- масса припоя в ванне - 13 кг
- поддержка свинцовосодержащей и бессвинцовой технологий
- точность позиционирования - 0,15 мм
- функция контроля уровня припоя в ванне
- 10 шт. стандартных насадок в комплекте
«
